技术参数及配置

技术描述

A. 主机 Machine：

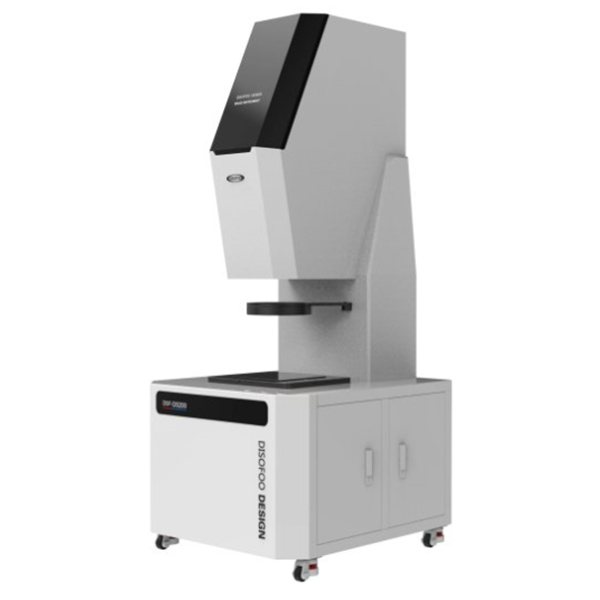

DSF-S200一键式快速测仪是同类产品性能价格比非常好的一款测量仪器。它填补了传统精密测量仪器和测量机之间的空白。尤其可以满足工业生产快速对高精密产品快速测量的要求。

主要特征:

1) 自动图像配准功能，无需定位工件，无需夹具，产品随便摆放，实现自动识别测量；可同时识别多个测量工件并进行测量，输出结果；

2） 图像传感器采用高清2000万像素CCD，与之搭配的Gige千兆以太网卡（传输率：1G/S）使得成像清晰、画质细腻；

3）采用双侧远心镜头，搭配平行远心透射光（透射系统）、可程控四分区环形无影落射灯（落射系统）、同轴落射光及低角度无影落射光（选配光源），保证所需测量之产品成像的真实性，稳定性及观察性，使得测量数据非常接近真实值，且重复测量数据也非常平稳，让操作者不会因为数据差异较大而对测量之结果产生怀疑。

4）采用迪赛福技术生产的仪器控制器（分为内置和外置两款），可直接与迪赛福智能软件搭配，从而使得仪器灯光控制、工作台移动控制及相机曝光控制等变得非常简单，操作得心应手。

5）整机内部骨架及工作台采用航空铝型材，保证仪器的稳定性；外罩采用钣金工艺，高品质烤漆，天然无毒，整洁美观。

6）采用DISOFOO-S专业级一键式测量软件，功能强大，操作直观，加上国内软件工程师的测试及调整，使得软件操作更加人性化；且我们承诺，可根据客户提出之测量要求，进行相应软件修改。

· 性能指标 Performance Specifications

· 环境条件要求 Environment Specifications:

备注：满足环境条件要求的方法具体可参考《机房施工指南》

A. 软件系统

· DISOFOO-S一键式测量软件

1） 软件通过面补偿校证，测量标准件重复精度可达0.005mm，重复测量产品精度可保证<0.005mm；

2） 软件基本设置（如校证数据，摄像机参数设置，光源设置及比例尺参数）都保存在config文件中，直接调用便可使用，不需客户进行前期繁琐设置。

3） 编程简单，类似于二次元手动测量的操作模式，完成编程以后，直接注册保存为产品名称，路径可根据客户意向保存，调用程序的时候，点击编程名称，图片区会显示相应程序产品的照片，方便客户识别是否是所需调用的程序，另外增加了“查找”功能，在查找区域输入程序名字，软件会根据输入的文字逐渐找到相应程序；且保存好的程序不会因为软件或电脑变更而无法使用，当更换电脑或重装软件以后，将之前的编程打开便可使用，不需做任何设置。

4） 软件测量功能强大，除基本的画线、画，距离、角度、半径直径测量外，还增加求最高点、求交点、轮廓扫描，电子卡尺、面积、轮廓度、最长距、最短距、中心距等的功能。

5） 增加了同一个产品不同面域分别编程功能，同一个产品编好程序以后，在它的子目录下可以另外保存如：正上、左侧、右侧等六个面域名称，调用一个程序即可测量同一个产品的不同面域，甚至可以在仪器工作台上将同款产品摆放成不同面域，然后直接调用子目录下面域程序，软件便可进行相应测量。

6） 编程修改简单，如果之前编好的程序有问题或者产品有设变，可以将程序调出来，点击“编辑”功能键，进行程序修改，改好以后点击“保存”即可。

7） 报表功能强大，可以设置产品公差，自动判断合格与不合格；可以进行CPK分析；可以将设置好的常用表格保存在“公共报表”里，用的时候直接调出；可以将客户自己做好的EXCEL母表导入到报表里，直接将测量数据输出到指定单元格并在报表里得出分析。报表保存格式为：PDF、DOC、XLS、TXT等。

8） 多种照明光源可选择，使可测产品范围更广泛：除了标配的100*100平板光（目前市面上一键式常用透射光照明）外，底灯可选配平行远芯光源；上灯除标配360无死角LED无影灯外，还可选配同轴光和低角度光，全方位解决各种产品测量时所需照明光线。

B. 用户现场的测量机安装

迪赛福智能科技负责测量机的安装、调试以及测量机安装现场的最终验收。所有的包装箱都需要在工程师监督和认可的情况下才能开启。

只有当满足了供货方在《实验室使用指南》中所要求的环境条件，才能进行测量机的安装。

需方必须提供相应的机器吊装设施及内部运送和拆装所需的人力资源，供方负责机器吊装设施及内部运送和拆装过程中的技术指导。

C. 培训

● 在安装现场，本公司的工程师将提供培训服务;

● 培训分为两个阶段，阶段一是由公司的工程师提供讲解和演示，阶段二是客户的操作员独立进行仪器操作，本公司工程师进行指导;

● 客户配备的操作员要求具备计量基础知识，具备基本的电脑操作知识;

● 培训服务的时间最多不超过2天;

● 客户可以委派操作员到本公司进行培训，相关费用由客户自行承担。

应用行业；广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等尺寸较小的产品及零部件的批量快速测量。
