产品详情

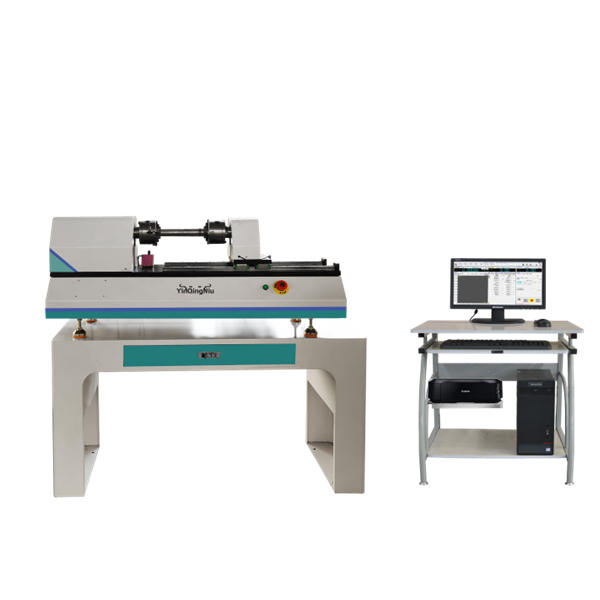

 微机控制电子该机是由加载系统、液压夹具、传动系统、数字式数据采集处理系统及计算机测量控制系统等组成，计算机显示各种试验数据及试验曲线，并对试验结果进行数据处理。

该机采用硬齿面减速机传动，这种减速机具有体积小、重量轻、加载均匀、稳定、无冲击的特点。该机可实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统，可设定试验速度及各种控制参数；可实时显示试验进程；可实时显示试验过程各种相关参数及曲线，光电编码器采集试样的扭转角度。式钻杆扭转试验机专用于钻杆连接螺纹的扭转强度检测，可以测定扭矩、扭转角、扭矩-扭转角之间的关系，抗扭强度等技术指标，并有扭矩-扭转角、扭矩-时间-扭转角-时间等曲线。

试验测试功能：Windows中文操作平台，实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果；可实时显示试验过程各种相关曲线图形；可实现系统诊断并显示诊断结果。

整机利用全数字交流伺服控制系统及数字式数据采集处理系统，光电编码器采集试样的扭转角度。

试验测试功能：

Windows7中文操作平台，实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。试验机实现分级管理权限，不同的用户可进入不同的管理界面、分三级用户管理权限。

整机利用全数字交流伺服控制系统及数字式数据采集处理系统，光电编码器采集试样的扭转 角度。

用户也可以提供相关的技术标准，按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。

主要技术指标：

扭矩测量范围  1%~100%F.S(最大扭矩)

试验扭矩示值相对误差 1级

试验扭矩重复性相对示值误差  ≤±1%

扭矩分辨力 最大扭矩的1/300000，不分档

夹头间移动距离（两夹头间距离）  600mm

圆试样夹持尺寸    Ø71、Ø89 钻杆

两夹具间同轴度精度   1000mm范围内≤Φ0.2mm

扭转角测量范围    0～10000°

扭转角测量相对误差   ±1%

扭转角分辨率 ±0.001°

扭转角精度    0.009°

扭转速度   0.01-450°/min   无级调速
